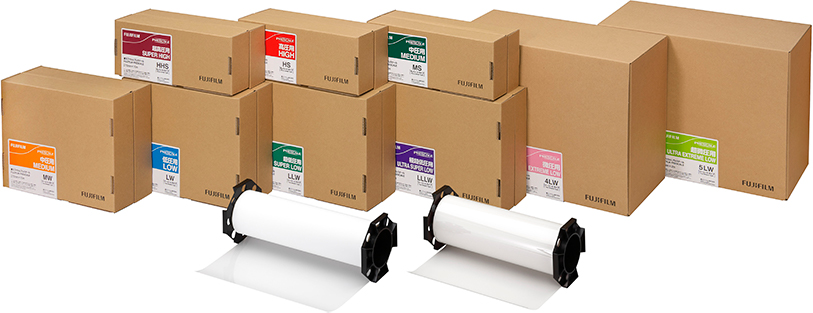

以看得見的方式輕松呈現壓力、表面壓力和壓力分布情況。壓力測量膠片能夠輕松測量壓力平衡、壓力分布、壓力大小。此款壓力測量膠片是基于富士膠片公司的先進薄膜涂層技術而研發的,膠片整體設有壓力測量感應,能夠一目了然的檢查整個面的壓力分布情況。膠片在受到壓力時會變成紅色,顏色濃度也會隨著壓力的大小而發生改變。覆蓋廣泛的壓力范圍(0.006~300MPa),此款壓力測量膠片共有8款型號,9種類型。

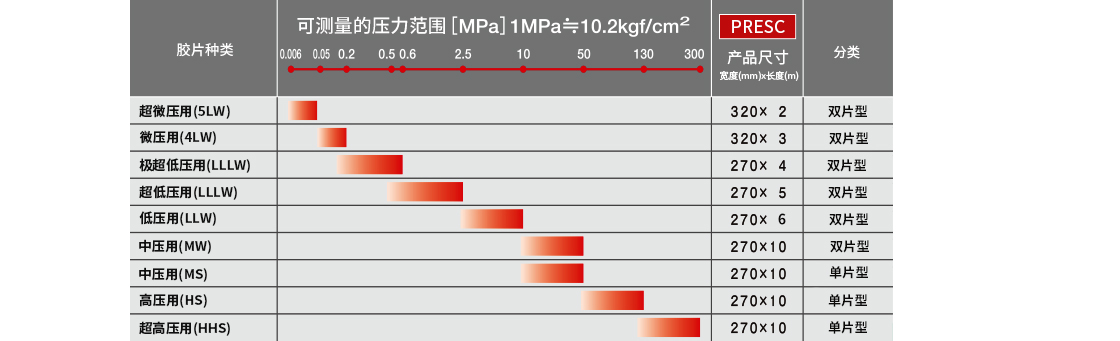

根據壓力范圍,此款壓力測量膠片共有8款型號,9種類型
壓力范圍(MPa)按照種類劃分,需在客戶的實際使用環境下對壓力值進行檢查確認。
1 MPa = 1 N/mm2 ≒ 10.2 kgf/cm2
計算壓力值時, 重量 或者力(N), 后面需加上 面積 (mm2 或 cm2).
例如100kg 對 100mm2 (1cm2)時, 就變?yōu)?span style="font-size: 18px; box-sizing: border-box; font-weight: bold; color: rgb(208, 1, 30);">100kgf/cm2.
除于10.2時.就變?yōu)?span style="font-size: 18px; box-sizing: border-box; font-weight: bold; color: rgb(208, 1, 30);">100 kgf/cm2 / 10.2 = 9.8 MPa.
*壓力測量膠片種類的末尾符號:W=雙片型 S=單片型

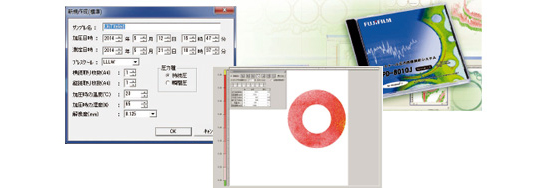

壓力圖像分析系統 FPD-8010E 是一款可以對壓力測量膠片/感壓紙的施壓發色樣本進行更加精密、多方面數據分析的系統。可以在電腦上實現壓力的可視化及其數據分析,能夠無限應用于各種產品的開發、設計、生產設備的改良、維護保養等方面。
產品名稱?型號:壓力圖像分析系統 FPD-8010E
產品構成:配套軟件(CD-ROM)、專用蓋板、校正紙、安裝手冊
主要功能:壓力分析、壓力數據輸出功能、局部放大功能、超長合成功能
適用掃描儀:愛普生A4掃描儀 Perfection V37/V370 , Perfection V600*4
推薦使用環境:Windows8/8.1/10 (32/64bit)、CPU 2GHz以上、內存2GHz以上、HDD2GB以上空容量、顯示器分辨率1024x768或以上
*4 掃描儀需用戶自備。
暫存客戶加工完畢(顯色結束)的壓力測量膠片,通過FPD-8010E體驗版轉換為可測量的圖像文件后,返還客戶。這是在采購FPD-8010E之前,可通過FPD-8010E體驗版對自己加壓測量的壓力測量膠片進行確認的有償服務。
